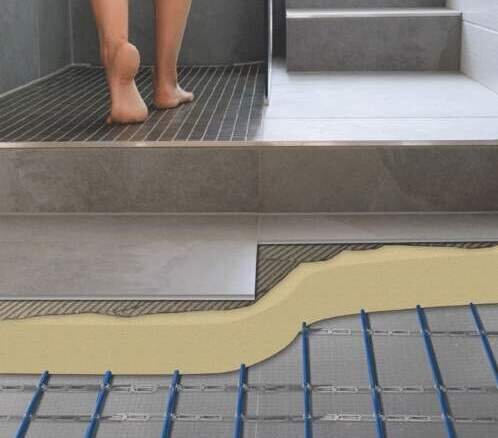

Ovaj sustav električnog podnog grijanja Vam omogućava korištenje nočne tarife struje obzirom da koristi glazuru kao akumulator topline. Kvaliteta sustava je jasna iz same činjenice da dolazi sa doživotnim jamstvom, a primjenit ga možete u bilo koju prostoriju sa bilo kojom završnom oblogom.
Sustav se postavlja na metalnim trakama iz naše ponude ili možete ga postaviti na pocinčanu armaturnu mrežu od 2mm debljine. Ovisno o izolaciji objekta u kojeg ga želite postaviti i samih prostorija sustav može biti izrazito pasivan sa snagom od 100w/m2 pa sve do 200W/m2 gdje sustav znatno brže zagrije prostor.
Na primjer u prosječno izoliranim kućama/stanovima u spavaćim sobama preporučamo na ugrađenim kvadraturama snagu od 150W/m2, dok dnevni boravak, kuhinja, kupaona oko 180W/m2.
- u slučaju da niste verificirani električar, obavezno kontaktirajte jednog kako bi Vam pripremio napajanje, podžbuknu kutiju, bužire za termostat i grijanje (imamo svoju mrežu partnera po cijeloj RH te Vam možemo po potrebi ponuditi svog kooperanta).
Ukoliko želite postavu od strane nas i naših kooperanta, slobodno kontaktiratje prema području putem mreže instalatera ili nas kontkatirajte direktno
- ovo su informativne smjernice za instalaciju električnog podnog grijanja WIS, za potpune službene upute preuzmite privitak pod nazivom Warmup-IM-WIS poveznica koji čete pronači klikom na poveznicu ili pod tehnička dokumentacija i pod stranicom Dokumenti, također u samoj kutiji sa grijačom mrežicom čete dobiti i upute za instalaciju.
- obavezno pročitajte upute do kraja prije samog naručivanja
- ove upute ne smiju biti kontradiktorna sa uputama za postavu završne obloge (keramika, kamen, terracotta, parketa, laminata i sl.) u slučaju kontradikcije obavezno nas kontaktirajte kako bi riješili eventualne nesuglasice.
- ova informativna uputa za instalaciju je isključivo za WIS Warmup grijači kabel.
Mjerenje kvadraturu poda za grijači kabel
Prije svega dobro premjerite prostor (od svakog zida kako često zidovi nisu pod pravilnim kutem), od dobivenih mjera oduzmite sve fiksne elemente iz prostorije, poput kuhinjskih elemenata, kada, tuš-kada, podne wc školjke, fiksnih/ugradbenih ormara i sličnih elemenata za koje znate da će uvijek tamo biti te nemaju nožice ili su im nožice niže od 2 cm (zbog mogućnosti pregrijavanja kablova u slučaju postave ispod elemenata tog tipa), od svakog gotovog zida oduzmite 5 cm (ukoliko žbuka i ili pločice nisu još postavljene, oduzmite 8-10cm). Dobivene mjere su instalacijska površina, pri odabiru proizvoda pripazite da naručujete grijače koji nisu za veće površine od Vaše, jer je uvijek bolje malo rašiti grijače, obzirom da se isti ne smiju kratiti niti preklapati.
Prilikom biranja materijala možete u istu kvadraturu staviti više ili manje grijača odnosno sa većim ili manjim razmakom između grijača, preporučamo svkako da nas konzultirate oko izračuna potrebne snage, no opća smjernica je ako je dobra izoalcija kuće onda 150W je dovoljno. Ukoliko Vam je potrebno dogrijavanje možete ići i na manju snagu po m2, no ukoliko želite da Vam grijanje ima brzu reakciju onda svakako stavite više snage po m2. Uvjek treba provjeriti sa proizvođačem/prodavačem podnih podloga da su njihovi proizvodi namjenjeni za podno grijanje.
Postava podne izolacije

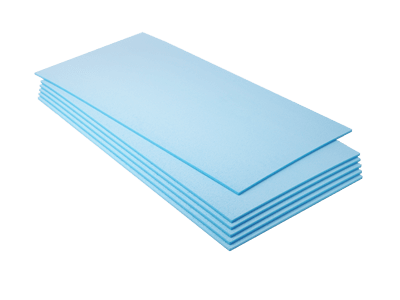

za detaljnu postavu podne izolacije pogledajte pod uputama za postavu WPB neobložena podna izolacija poveznica. Podnu izolaciju je uvijek potrebno staviti, jer je izolacija (pogotovo zidna) uvijek naj isplativija investicija u objekt, podna izolacija ispod glazure nije dobra samo kao termo izolator već i kao zvučni izolator, a ukoliko Vam visina prostora nije problematična toplo preporučamo da stavite što više.
Prije svega obucite zaštitnu odječu i obuču, očistite pod od ostataka materijala za grubim radovima, po potrebi sa špahtlom odvojite od poda ostatke mase za ravnanje zidova i drugih cementnih materijala, zatim sa usisavačem počistite pod.
WPB neoboloženu izolaciju postavljamo kao i tipičan stiropor/stirodur, u više sloja na način da Vam se spojevi sa donjeg sloja ne preklapaju sa spojevima na gornjem sloju, prvi sloj pomoću skalpela ili noža režite oprezno kako bi mogli oko cijevi i bužira postaviti, a da Vam isti ne stvaraju neravnine, drugi sloj postavljate tako da Vam se spojevi ne preklapaju i trudite se ne ostavljati praznine.
Izolaciju postavljate po cijelom prostoru kako ne bi imali razlike u visini, na položenu izolaciju postavite građevinsku foliju, savjetujte se sa "glazurašima" oko detalja, iako često oni vrše postavu izolacije i građevinske folije pa tako mogu i ovu.
Postava grijačeg kabla
Sa postavom grijaceg kabla krećete sa fiksiranjem metalnih traka MFB1 ili armiranom mrežom od 2mm, MFB1 montirate na svakih 1m širine po cijeloj neto površini gdje ugrađujete grijanje, dok sa armiranom mrežom je preporuka postava po cijeloj površini kako ista dodatno ojačava glazuru. Onda kada ste pripremili podlogu za fiksiranje grijača možete sa "pik trakom" obilježiti enventualna područja koja želite izbjeći (npr.: di će ići tuš kada, fiksni ormari, kuhinjski elementi, otok itd) postavu grijačeg kabla krećete od pozicije gdje Vam je pripremljen bužir koji vodi do termostata, prije svega, izvadite grijač iz pakiranja i ispitajte sa multimetrom ohm vrijednost (uz pomoć uputa od uređaja), na „hladnom repu grijača“ (crni kabel koji se prostire od namotanog grijaceg kabla dužine od 3 metra), na samoj kutiji ili u uputama koje ste dobili u pakiranju ispisana je tablica po kojoj uspoređujete dobivene vrijednosti prema metraži/snazi grijača. Dobivenu vrijednost upisujete na zadnjim stranicama uputa gdje se nalazi jamstveni list u za to predviđenu kučicu (u slučaju jakih odstupanja dobivene vrijednosti od upisane vrijednosti na tablici, prekinite postavu i kontaktirajte nas).
Sa skalpelom odrežite višak bužira kako Vam naknadno ne bi smetao, provucite sajlu kroz bužir do samog kraja, sajla bi trebala izaći na poziciju gdje je priprema za postavu termostata, oslobodite grijaci kabel od ostalih materijala koji drže grijaci kabel kompaktno namotanim, pazite da pritom ne oštetite grijač, hladi rep grijača i njihov spoj. Odmotajte haldni rep (crnu žicu) da bude ravna bez pregiba i mogućih čvorova kako bi ste si olakšali provlačenje kabla, pričvrstite žice koje ste ispitivali za sajlu pomoću izolirajuće ljepljive trake i provucite kroz bužir.
Sada možete početi postavljati grijači kabel na način da ga odmotavate oko njegove osi polažući ga direktno po podu, uz pomoć električarskih vezica pričvrstite grijač za pocinčanu armaturnu mrežu za prvu ruku samo na "zavojima", ili ako je postava na metalnim trakama tada ga samo zakačite za kukice na metalnoj traci.
Jednom kada ste u datom smjeru došli do kraja (obilježeno „pik-trakom“), odmjerite razmak i pažljivo nastavite polaganje. Tako nastavite sve dok ne "potrošite" grijač, ukoliko niste zadovljni kako je ispalo, možete samo dio podići i ponovo ga postaviti možda u drugom smjeru, savjetujem da u takvoj situaciji podignite grijač od kraja i namotajte ga nazad do djela čiji raspored želite promjeniti.
Postava temperaturnog podnog osjetnika
Osjetnik se nalazi u kutiji sa termostatom, detaljne upute se nalaze pod uputama za instalaciju odabranog Warmup termostata, kod ovog tipa grijačeg kabla je potrebno podni osjetnik spustiti između dva grijača (preskačući prvih 180mm grijačeg kabla) podni osjetnik ne smije prolaziti direktno ispod i iznad samog grijačeg kabla kako ne bi dobili kriva očitanja te ukoliko imate mogučnost postavite ga između dva grijača koji paralelno idu punih 180mm, a da pritom ima minimalno još 50mm od "zavoja" gdje se grijači spajaju. Jednom kada ste odabrali poziciju, pričvstite bužir u slučaju armature vezicama na način da bužir prati isti razmak između grijačih kablova ili ljepljivom trakom ukoliko je postava na metalnim trakama. Provucite podni osjetnik kroz bužir do termostat pozicije uz pomoć sajle za provlačenje žica, zatvorite bužir sa "pik" ljepljivom trakom kako ne bi glazura ušla u bužir.
Ponovo izmjerite otpor podnog grijačeg kabla pomoću mutlimetra ohm, kako bi bili sigurni da se grijači kabel nije oštečen.
U slučaju montaže grijačeg kabla na pocinčanu armaturnu mrežu potrebno je vezicama na razmaku od pola metra do metar pričvstiti grijač za mrežu, višak vezice koji strši je potrebno odstraniti i baciti kako ne bi smetao glazuri ili narušavao njenu strukturnu čvrstoću, ukoliko je montaža na metalnim trakama tada pričvstite grijač po cijeloj dužini (obratite pozornost da je grijač dobro nategnut kako se glazuraši ne bi popiknuli preko njega i otkačili ga sa pozicije prilikom ljevanja glazure.
Poslikajte kako je postavljen grijači kabel, a uz pomoču metra fotografirajte (metrom mjerite od polaznih točaka poput vrata i zida kako bi imali točnu xy pozicju u 2D prikazu tlocrta) gdje se nalazi početni spoj grijača i "hladnog repa", isto tako kraj grijača i podni osjetnik.
Za upute pri montaži termostata pogledajte pod upute za instalaciju odabranog Warmup termostata.
