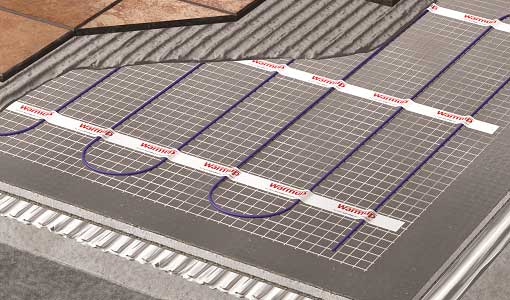

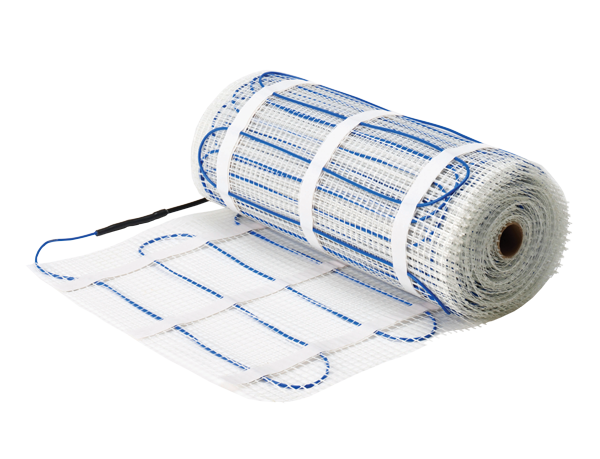

Grijača mrežica je sustav grijanja koji se polaže direktno ispod pločica, kamena, terracotte i sl.. Grijača žica je pričvršćena za tanku plastičnu mrežicu pojačanu staklenim nitima ("fiberglass") kako bi dobila čvrstoću, a pritom zadržala fleksibilnost. U samom grijaču su zapravo dva grijača, pošto se radi o dvožilnom sustavu koji omogućava pobijanje magnetnog zračenja (nema magnetnog zračenja). Obložena je sa dvije vrste izolacije kako bi spriječilo prodiranje vode i vlage što omogućava sustavu da bude savršen za sve primjene unutar kuće (kupaona, kuhinja, vlažni podrum i sl.), a između ta dva sloja izolacije se nalazi još jedan sloj od metalnih isprepletenih vlakna koji dodatno štiti grijač od mehaničkih oštećenja ali i služi kao uzemljenje. Njena debljina zbog koje je izrazito povoljna za adaptacije i renovacije je 3,5mm.
Instalira je vrlo brza i jednostavna kako grijač dolazi u kolutu pa ga trebate više manje odmotati, izrazito visoka učinkovitost joj omgučava nisku potrošnju energije, a da pritom ugođaj topline ruši sve standarde.
- u slučaju da niste verificirani električar, obavezno kontaktirajte jednog kako bi Vam pripremio napajanje, podžbuknu kutiju i bužire za termostat, podni osjetnik temperature i podno grijanje (imamo svoju mrežu partnera po cijeloj RH te Vam možemo po potrebi ponuditi svog kooperanta).
Ukoliko želite postavu od strane nas i naših kooperanta, slobodno kontaktiratje prema području putem mreže instalatera ili nas kontkatirajte direktno
- ovo su informativne smjernice za instalaciju električnog podnog grijanja, za potpune službene upute otvorite dokument pod nazivom Warmup_upute_za_instalaciju-PVC.pdf "poveznica" koji čete pronači klikom na poveznicu ili pod tehnička dokumentacija i pod stranicom Dokumenti, također u samoj kutiji sa grijačom folijom čete dobiti i upute za instalaciju.
- obavezno pročitajte upute do kraja prije samog naručivanja
- ove upute ne smiju biti kontradiktorna sa uputama za postavu završne obloge (keramika, kamen, terracotta i sl.) u slučaju kontradikcije obavezno nas kontaktirajte kako bi riješili eventualne nesuglasice.
- ova informativna uputa za instalaciju je isključivo za PVC Warmup grijaču mrežicu.
Mjerenje kvadraturu prostora za grijaču mrežicu
Prije svega dobro premjerite prostor, od dobivenih mjera oduzmite sve fiksne elemente iz prostorije, poput kuhinjskih elemenata, fiksnih/ugradbenih ormara, podne WC školjke, podnog sifona, tuš-kade, kade i sličnih elemenata za koje znate da će uvijek tamo biti te nemaju nožice ili su im nožice niže od 2 cm (zbog mogućnosti pregrijavanja kablova u slučaju postave ispod elemenata tog tipa), od svakog zida oduzmite 5 cm. Dobivene mjere su instalacijska površina, pri odabiru proizvoda pripazite da ako je dobivena površina npr.: 10,2 m2 tada naručujete grijač od 10 m2 jer je uvijek bolje malo rašiti grijače, obzirom da se isti ne smiju kratiti niti preklapati.
Postava podne izolacije
za detaljnu postavu podne izolacije pogledajte pod uputama za postavu WIB obložena podna izolacija poveznica. Podnu izolaciju je uvijek preporučeno staviti, a obavezno ukoliko u samom podu (ispod glazure) nemate od prije postavljenu podnu izolaciju.
Prije svega obucite zaštitnu odječu i obuču, očistite pod od ostataka materijala za grubim radovima, po potrebi sa špahtlom odvojite od poda ostatke mase za ravnanje zidova i drugih cementnih materijala, zatim sa usisavačem temeljito počistite pod.
WIB oboloženu izolaciju postavljamo na dva načina:
- fleksibilnim ljepilom za pločice (cca visine 5mm)
- pomoću tipla (u slučaju betona ispod), šarafa i šajbica (ukoliko je drvena podloga ispod ili ako nemate dovoljnu sveukupnu visinu prostora)
Izolaciju postavljate po cijelom prostoru kako ne bi imali razlike u visini, u slučaju da ne želite stavljati izolaciju na dijelovima gdje ne ide grijanje, uvijek možete staviti ljepila ili samonivelirajuće mase.
Kada se osuši ljepilo (najčešće drugi dan) uz pomoć papirnate/krep trake („pik-traka“) i metra označite na podu sve površine gdje ne postavljate grijanje. Isplanirajte si kretanje grijače mrežice (preporuka je da prvo pročitate upute do kraja kako bi ste znali točno kako najbolje isplanirati kretanje grijače mrežice) pri planiraju uzmite u obzir kako grijač ima 50 centimetara širine te da je njegova kvadratura pomnožena sa dva, daje ukupnu dužinu grijače mrežice, a "hladni rep" žica grijače mrežice je dužine tri metara. Ukoliko ne postavljate podnu izolaciju, tada radite sve isto osim postave izolacije uz dodatak da prije označavanja podloge sa pik trakom, sve dobro i impregnirate, a sa označavanjem krečete nakon što se impregnacija osuši (vidljivo na pakiranju impregancije, najčešće 4 do 12 sati)
Postava grijače mrežice
Sa postavom grijače mrežice krećete od pozicije gdje Vam je pripremljen bužir na podu koji vodi do termostata, prije svega, izvadite grijač iz pakiranja i ispitajte sa multimetrom ohm vrijednost (uz pomoć uputa od uređaja), na „hladnom repu grijača“ (crni kabel koji se prostire od grijače mrežice dužine od 3 metra), na samoj kutiji ili u uputama koje ste dobili u pakiranju ispisana je tablica po kojoj uspoređujete dobivene vrijednosti prema kvadraturi grijača. Dobivenu vrijednost upisujete na zadnjim stranicama uputa gdje se nalazi jamstveni list u za to predviđenu kučicu (u slučaju jakih odstupanja dobivene vrijednosti od upisane vrijednosti na tablici, prekinite postavu i kontaktirajte nas).
Sa skalpelom odrežite višak bužira kako Vam naknadno ne bi smetao, provucite sajlu kroz bužir do samog kraja, sajla bi trebala izaći na poziciju gdje je priprema za postavu termostata, oslobodite grijaču mrežicu od ljepljivih traka i ostalih materijala koji drže grijaču mrežicu kompaktnom, pazite da pritom ne oštetite grijač, hladi rep grijača i njihov spoj. Odmotajte haldni rep (crnu žicu) da bude ravna bez pregiba i mogućih čvorova kako bi ste si olakšali provlačenje kabla, pričvrstite žice koje ste ispitivali za sajlu uz pomoć izolirajuće ljepljive trake i provucite kroz bužir.
Sada možete početi postavljati grijaču mrežicu na način da ju odmotavate oko njene osi polažući je po podu, uz oprez da držite odgovarajuću stranu prema gore (donja strana je izrazito ljepljiva).
Jednom kada ste u datom smjeru došli do kraja (obilježeno „pik-trakom“ na podu), prije početka rezanja morate procijeniti gdje će se rez nalaziti, isto odlučujete tako što ukoliko želite nastavljati postavu sa desne strane grijače mrežice (kada gledate u namotanu grijaču mrežicu u smjeru u kojem ste ju do sada odmotavali) tada rez radite na poziciji gdje se grijač savija nazad prema sredini mrežice sa desne strane, ukoliko nastavljate polaganje sa lijeve strane grijače mrežice tada Vam rez ide di je grijač sa lijeve strane. (Slika 1.)
Uz pomoć škara vrlo oprezno prerežete mrežicu pripazite da ne prerežete grijač, grijaču mrežicu režete točno između dva grijača rez radite paralelno sa grijačima na mrežici (tj. po širini mrežice).
Najbolje da prstom uhvatite žicu te režete mrežicu ispod, oprezno prilikom rezanja kako se ne bi ozlijedili, nakon što ste oslobodili žice nastavite sa rezom do kraja mrežice paralelno između grijaćih žica. Kada ste oslobodili grijaču mrežicu sada ju možete okrenuti za 180 stupnjeva, polazna točka Vam je oslobođena grijača žica, a kretanje je u smjeru ili kontra smjera kazaljke na satu ovisno sa koje strane se nastavlja prostor koji želite postaviti. Kada Vam je prostor gdje želite nastaviti polagati sa desne strane (onda kada gledate u rolu grijače mrežice u smjeru u kojem ste ju sada polagali) tada mrežicu okrećete u smjeru kazaljke na satu, ukoliko je ostatak prostora sa lijeve strane tada ju okrećete kontra od kazaljke na satu. Po potrebi (onda kada morate zabilaziti nepravilnosti, tipa: podni sifon) možete osloboditi grijač (Slika 2.) sa mrežice i polagati po podu (trudite se zadržati što više komada mrežice na žici kako bi ju mogli pričvstiti za pod a pritom da možete slobodno "viugati" po podu). Onda kada ste svu mrežicu postavili i zadovoljni ste sa pokrivenosti poda, možete nastaviti na iduči korak.
Postava temperaturnog podnog osjetnika
Podni osjetnik se nalazi u kutiji sa termostatom, detaljne upute se nalaze pod uputama za instalaciju odabranog Warmup termostata, kod ovog tipa grijače mrežice je potrebno podni osjetnik spustiti između dva grijača (preskačući prva dva „zavoja/reda“ i zadnja dva) podni osjetnik ne smije prolaziti direktno ispod same grijače žice kako ne bi dobili kriva očitanja te od ukupne širine od 50 cm mrežice, podni osjetnik se optimalno postavlja ispod grijače mrežice na dubini od cca 30 cm od ukupne 50 cm širine mrežice. Jednom kada ste odabrali poziciju, označite ju. Ukoliko ste u mogučnosti, preporuča se cijeli bužir ukopati u pod do željene pozicije kako bi ako ikad zatreba mogli i zmjeniti podni osjetnik (prilikom tih radova odmaknite i zaštite grijače od materijala koji bi ga mogao oštetiti, svakako uz pomoč usisvaća kopajte kako bi maksimalno umanjili prašinu. Provucite podni osjetnik kroz bužir do termostat pozicije uz pomoć sajle za provlačenje žica, zatvorite bužir sa "pik" ljepljivom trakom kako ne bi ljepilo ušlo u bužir. Počistite sve ostatke prašine i komadiče betona te položite nazad grijače.
Ponovo izmjerite otpor grijače mrežice pomoću mutlimetra ohm, kako bi bili sigurni da se grijača mrežica nije oštetila.
Poslikajte kako je postavljena grijača mrežica, a uz pomoču metra fotografirajte (metrom mjerite od polaznih točaka poput vrata i zida kako bi imali točnu xy pozicju u 2D prikazu tlocrta) gdje se nalazi početni spoj grijača i "hladnog rep-a", isto tako kraj grijača i podni osjetnik.
Za upute pri montaži termostata pogledajte pod upute za instalaciju odabranog Warmup termostata.
