DCM Grijači kabel 150W
115,4 - 214,3W/m²
Jamstvo: Doživotno
Radni napon: 230 V AC ±15%, 50 Hz
Dužina: 11,1m
Debljina: 4,7mm
Ukupna instalirana snaga (W): 150
Oblik: namotani kabel
Certifikatne oznake: CE
IP zaštita: X7
*u cijeni nije uključena membrana, dodatna oprema i termostat
dostava unutar 2 tjedna
DCM-PRO grijači kabel
Električni podni grijači kabel je sustav grijanja koji se polaže na membranu direktno ispod pločica, kamena, terracotte, laminata, vinila, parketa i sl.. Grijači kabel se umetne u membranu koja se može koristiti i umjesto glazure. U samom grijaču su zapravo dva grijača, pošto se radi o dvožilnom sustavu koji omogućava pobijanje magnetnog zračenja (nema magnetnog zračenja). Obložena je sa dvije vrste izolacije kako bi spriječilo prodiranje vode i vlage što omogućava sustavu da bude savršen za sve primjene unutar kuće (kupaona, kuhinja, vlažni podrum i sl.), a između ta dva sloja izolacije se nalazi još jedan sloj od metalnih isprepletenih vlakna koji dodatno štiti grijač od mehaničkih oštećenja ali i služi kao uzemljenje.
DCM Membrana

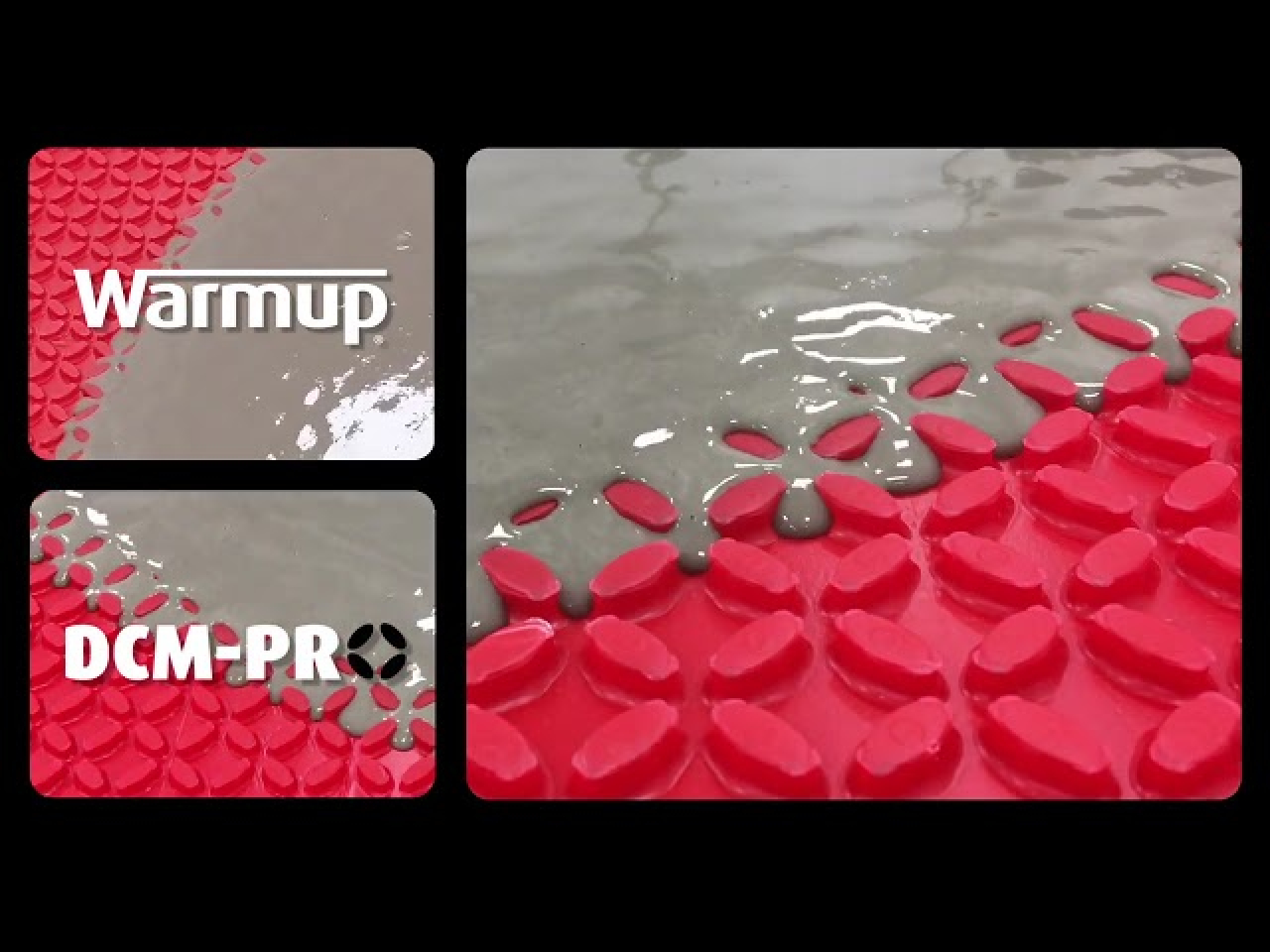

Polipropilenska membrana se polaže dirketno na čvrstu podnu izolaciju (WIB ploće), te se zatim grijči umetnu u nju iza čega ukoliko je završna obloga pločica, kamen i sl. može se direktno ljepiti na membranu, a ukoliko je završna obloga parket, laminat, vinil i sl. onda je potrebno zaliti sa minimalno 1 cm (iznad visine membrane) samonivelirajuče mase, iza čega se može započeti polaganje finalne podloge. Membrana ima samozacijeljujuča svojstava koja joj omugčavaju da služi umjesto glazure kako je izrazito elastična ista ne prenosi "pukotine" i razna opterečenja koja nastaju prilikom promejna temperatura na završnu podlogu, također služi kao i zvučni izolator.
Zbog inovativnog jedinstvenog riješenja sa membranom štedite novac i vrijeme, a često još i bitnije visinu poda. Instalacija je vrlo brza, obzirom da nema čekanja da se glazura osuši. Izrazito visoka učinkovitost joj omgučava nisku potrošnju energije, a da pritom ugođaj topline ruši sve standarde.
Postava ispod:
- Keramičke pločice
- Kamen
- Terracotta
- Parket
- Vinil
- Laminat
Instalirana snaga: od 111,1 do 230,8W/m2
Država podrijetla: Velika Britanija, Njemačka
Jamtvo: Doživotno
Debljina: do 4,7 mm
Potršnja: izrazito mala
Upute za instalaciju:
NAPOMENA:
- u slučaju da niste verificirani električar, obavezno kontaktirajte jednog kako bi Vam pripremio napajanje, podžbuknu kutiju i bužire za termostat i grijanje (imamo svoju mrežu partnera po cijeloj RH te Vam možemo po potrebi ponuditi svog kooperanta).
Ukoliko želite postavu od strane nas i naših kooperanta, slobodno kontaktiratje prema području putem mreže instalatera ili nas kontkatirajte direktno
- ovo su informativne smjernice za instalaciju električnog podnog grijanja DCM-PRO, za potpune službene upute preuzmite privitak pod nazivom Warmup-IM-DCM-PRO poveznica koji čete pronači klikom na poveznicu ili pod tehnička dokumentacija i pod stranicom Dokumenti, također u samoj kutiji sa grijačom mrežicom čete dobiti i upute za instalaciju.
- obavezno pročitajte upute do kraja prije samog naručivanja
- ove upute ne smiju biti kontradiktorna sa uputama za postavu završne obloge (keramika, kamen, terracotta, parket, vinil, lamiant i sl.) u slučaju kontradikcije obavezno nas kontaktirajte kako bi riješili eventualne nesuglasice.
- ova informativna uputa za instalaciju je isključivo za DCM-PRO Warmup grijači kabel.
Mjerenje kvadraturu poda za grijači kabel
Prije svega dobro premjerite prostor (od svakog zida kako često zidovi nisu pod pravilnim kutem), od dobivenih mjera oduzmite sve fiksne elemente iz prostorije, poput kuhinjskih elemenata, kada, tuš-kada, podne wc školjke, fiksnih/ugradbenih ormara i sličnih elemenata za koje znate da će uvijek tamo biti te nemaju nožice ili su im nožice niže od 2 cm (zbog mogućnosti pregrijavanja kablova u slučaju postave ispod elemenata tog tipa), od svakog zida oduzmite 5 cm (ukoliko žbuka i ili pločice nisu još postavljene, oduzmite 8-10cm).
Dobivene mjere su instalacijska površina, pri odabiru proizvoda pripazite da ako je dobivena površina npr.: 7,4 m2 tada naručujete grijač od 7 m2 jer je uvijek bolje malo rašiti grijače, obzirom da se isti ne smiju kratiti niti preklapati.
Prilikom biranja materijala možete u istu kvadraturu staviti više ili manje grijača odnosno sa većim ili manjim razmakom između grijača, preporučamo svkako da nas konzultirate oko izračuna potrebne snage, no opća smjernica je ako je dobra izoalcija kuće onda 150W je dovoljno. Ukoliko imate osjetljive podove poput parketa, vinila, laminata i sl. tada se preporuća razmak od 120mm između grijača u prijevodu otprilike oko 110-115W/m2. Svakako provjerite sa proizvođačem/prodavačem podnih podloga da su njihovi proizvodi namjenjeni za podno grijanje.
Potrebni alati:
uska papirnata/krep samoljepljiva traka („pik-traka“)
multimetar (uređaj za mjerenje otpora, potrebne specifikacije moraju obuhvaćati mjerenja: od 30 ohm do 380 ohm)
mali ravni odvijač (električarski)
zaštitne rukavice, odjeća i obuća
izolacijska ljepljiva traka
sajla za provlačenje žica kroz bužire
metar
skalpel
škare
usisavač
špahtla
Potrebni materijali:
DCM-C grijači kabel
DCM-M podna membrana
DCM-E-25 rubna traka
DCM-T-10 vodootporna traka
DCM-R-I vodootporna traka-unutranji kut
DCM-R-I vodootporna traka-vanjski kut
WIB izolacijske ploće
Warmup termostat
Impregnacija za beton
DCM-PRO grijači kabel
Radni Napon: 220-240V:50Hz
Debljina grijača: 4,3 do 4,7mm
Izolacija žice: Napredni fluoropolimer (ECTFE)
Izlazna snaga: 13,6W/m
Hladni rep: 3m dugački kabel za spajanje grijača sa termostatom
Minimalna instalacijska temperatura -10 °C
Odobrenja: BEAB; CE; IPx7
Membrana
Debljina: 5,5mm
Sastav: Membrana od polipropilena sa samoljepljivom poleđinom
Boja: Crvena
Upute za instalaciju
| Šifra | Duljina kabla (m) | Površina (m2) | Snaga/Pak (W) | Snaga/m2 (W/m2) | Amperaža (A) | Otpor (Ω) |
|---|---|---|---|---|---|---|
| DCM-C-1 | 11,1 | 0,7-1,3 | 150 | 115,4 - 214,3 | 0,6 | 353 |
| DCM-C-1.5 | 16,6 | 1,0-2,0 | 225 | 112,5 - 225,0 | 0,9 | 235 |
| DCM-C-2 | 22,2 | 1,3-2,7 | 300 | 111,1 - 230,8 | 1,3 | 176 |
| DCM-C-2.5 | 27,7 | 1,7-3,3 | 375 | 113,6 - 220,6 | 1,6 | 141 |
| DCM-C-3 | 33,3 | 2,0-4,0 | 450 | 112,5 - 225,0 | 1,9 | 118 |
| DCM-C-3.5 | 38,8 | 2,3-4,7 | 525 | 111,7 - 228,3 | 2,2 | 101 |
| DCM-C-4 | 44,4 | 2,7-5,3 | 600 | 113,2 - 222,2 | 2,5 | 88 |
| DCM-C-4.5 | 50,0 | 3,0-6,0 | 675 | 112,5 - 225,0 | 2,8 | 78 |
| DCM-C-5 | 55,5 | 3,3-6,7 | 750 | 111,9 - 227,3 | 3,2 | 71 |
| DCM-C-6 | 66,6 | 4,0-8,0 | 900 | 112,5 - 225,0 | 3,8 | 59 |
| DCM-C-7 | 77,7 | 4,7-9,3 | 1.050 | 112,9 - 223,4 | 4,4 | 50 |
| DCM-C-8 | 88,8 | 5,3-10,7 | 1.200 | 112,1 - 226,4 | 5,0 | 44 |
| DCM-C-9 | 100,0 | 6,0-12,0 | 1.350 | 112,5 - 225,0 | 5,7 | 39 |
| DCM-C-10 | 111,1 | 6,7-13,3 | 1.500 | 112,8 - 223,9 | 6,3 | 35 |
| DCM-C-12 | 133,3 | 8,0-16,0 | 1.800 | 112,5 - 225,0 | 7,6 | 29 |
| DCM-C-14 | 155,5 | 9,3-18,7 | 2.100 | 112,3 - 225,8 | 8,8 | 25 |
| DCM-C-16 | 177,1 | 10,7-21,3 | 2.400 | 112,7 - 224,3 | 10,1 | 22 |
| Šifra | Naziv | Oblik | Površina (m2) | Dužina (mm) | Širina (mm) | Visina (mm) | *Cijena (HRK) |
|---|---|---|---|---|---|---|---|
| DCM-M-1 | membrana | Plahta | 1 | 1.040 | 980 | 5,5 | 160,36 |
| DCM-M-15 | membrana | Rola | 15 | 15.300 | 980 | 5,5 | 2.375,00 |
| DCM-E-25 | Rubna traka | Rola | / | 25.000 | 30 | 10 | 256,50 |
| DCM-T-10 | Vodootporna traka | Rola | / | 10.000 | 120 | 1 | 285,00 |
| DCM-R-I | Unutranji kut | Kom | / | 120 | 60 | 1 | 66,50 |
| DCM-R-E | Vanjski kut | Kom | / | 120 | 60 | 1 | 66,50 |
*Napomena: u cijenu je uključen PDV
