Warmup WLFH grijača folija je sustav električnog podnog grijanja koji radi na principu dvožilnog grijaćeg kabla koji je obostrano obučen u armiranu foliju, ista je sama po sebi i uzemljenje.
Armirana folija služi tome da poništi "žarišne točke" na način da upija toplinu u sebe i ravno mjerno ju ispušta u prostor iznad sebe, uz to je spojena u "hladni rep" kablu sa uzemljenjem.
Sustav je također vodootporan sa certifikatom IPx7 što mu omogućava sigurnu primjenu u svim prostorijama.

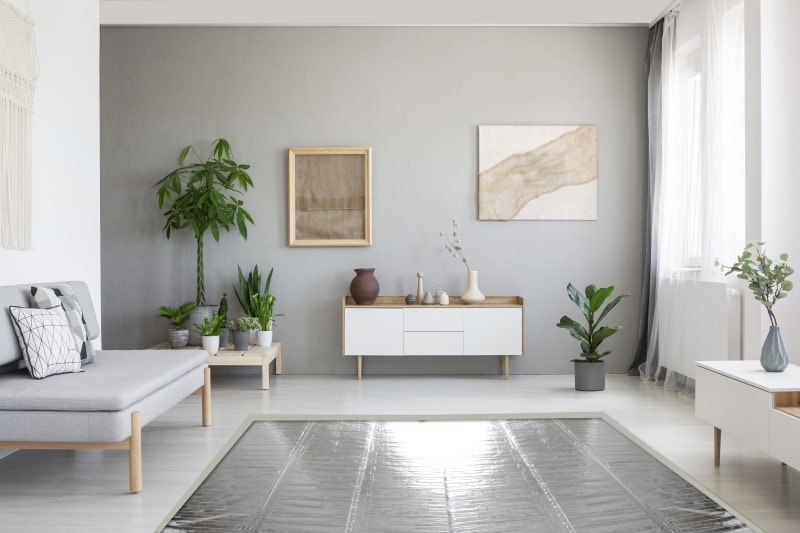

Instalira se direktno ispod parketa, laminata, vinila, tepiha* i sl. plutajućih podova te ne zahtjeva ravnanje cementnim ljepilima i slično.
Njegova instalirana snaga je 140 w po m2, ono što ga čini pogodnim za instalaciju ispod tako osjetljivih podova je ta folija zbog koje se ne stvaraju područja sa visoko koncentriranim temperatura već se temperatura raspoređuje po cijeloj površini folije jednako.
- u slučaju da niste verificirani električar, obavezno kontaktirajte jednog kako bi Vam pripremio napajanje, podžbuknu kutiju i bužire za termostat i podno grijanje (imamo svoju mrežu partnera po cijeloj RH te Vam možemo po potrebi ponuditi svog kooperanta).
- ovo su informativne smjernice za instalaciju električnog podnog grijanja, za potpune službene upute preuzmite privitak pod nazivom Warmup-IM-WLFH_Foil-heater.pdf poveznica koji čete pronači klikom na poveznicu ili pod tehnička dokumentacija i pod stranicom Dokumenti, također u samoj kutiji sa grijačom folijom čete dobiti i upute za instalaciju.
- obavezno pročitajte upute do kraja prije samog naručivanja
- ove upute ne smiju biti kontradiktorna sa uputama za postavu završne obloge (laminat, vinil, tepih i sl.) u slučaju kontradikcije obavezno nas kontaktirajte kako bi riješili eventualne nesuglasice.
- ova informativna uputa za instalaciju je isključivo za WLFH Warmup grijaču foliju.
Mjerenje kvadraturu prostora za grijaču foliju
Prije svega dobro premjerite prostor, od dobivenih mjera oduzmite sve fiksne elemente iz prostorije, poput kuhinjskih elemenata, fiksnih/ugradbenih ormara i sličnih elemenata za koje znate da će uvijek tamo biti te nemaju nožice ili su im nožice niže od 2 cm (zbog mogućnosti pregrijavanja kablova u slučaju postave ispod elemenata tog tipa), od svakog zida oduzmite 5 cm. Dobivene mjere su instalacijska površina, pri odabiru proizvoda pripazite da ako je dobivena površina npr.: 8,4 m2 tada naručujete grijač od 8 m2 jer je uvijek bolje malo rašiti grijače, obzirom da se isti ne smiju kratiti niti preklapati.
Postava podne izolacije
za detaljnu postavu podne izolacije pogledajte pod uputama za postavu WIU podne fleksibilne izolacije poveznica, Prije svega obucite zaštitnu odječu i obuču, očistite pod od ostataka materijala za grubim radovima, po potrebi sa špahtlom odvojite od poda ostatke mase za ravnanje zidova i drugih cementnih materijala, zatim sa usisavačem temeljito počistite pod.
Izolaciju postavljate po cijelom prostoru kako ne bi imali razlike u visini, u slučaju da ne želite stavljati izolaciju na dijelovima gdje ne ide grijanje, uvijek možete staviti spužvicu za laminat koja odgovara toj visini plus 1mm koja je neto visina grijače folije nakon što se djelomično „utopi“ u podnu izolaciju.
Kada ste osigurali podnu izolaciju sa ljepljivom trakom („selotejp“) uz pomoć papirnate/krep trake („pik-traka“) i metra označite na podu sve površine gdje ne postavljate grijanje. Isplanirajte si kretanje grijače folije (preporuka je da prvo pročitate upute do kraja kako bi ste znali točno kako najbolje isplanirati kretanje grijače folije) pri planiraju uzmite u obzir kako grijač ima 50 centimetara širine te da je njegova kvadratura pomnožena sa dva, daje ukupnu dužinu grijače folije, a "hladni rep" žica grijače folije je dužine tri metara.
Postava grijače folije
Sa postavom grijače folije krećete od pozicije gdje Vam je pripremljen bužir na podu koji vodi do termostata, prije svega, izvadite grijač iz pakiranja i ispitajte sa multimetrom ohm vrijednost (uz pomoć uputa od uređaja), na „hladnom repu grijača“ (crni kabel koji se prostire od grijače folije dužine od 3 metra), na samoj kutiji ili u uputama koje ste dobili u pakiranju ispisana je tablica po kojoj uspoređujete dobivene vrijednosti prema kvadraturi grijača. Dobivenu vrijednost upisujete na zadnjim stranicama uputa gdje se nalazi jamstveni list u za to predviđenu kučicu (u slučaju jakih odstupanja dobivene vrijednosti od upisane vrijednosti na tablici, prekinite postavu i kontaktirajte nas).
Sa skalpelom odrežite višak bužira kako Vam naknadno ne bi smetao, provucite sajlu kroz bužir do samog kraja, sajla bi trebala izaći na poziciju gdje je priprema za postavu termostata, oslobodite grijaču foliju od elastičnih gumica i ostalih materijala koji drže grijaču foliju kompaktnom (ljepljiva traka i sl.) pazite da pritom ne oštetite grijač, hladi kraj grijača i njihov spoj. Odmotajte haldni kraj (crnu žicu) da bude ravna bez pregiba i mogućih čvorova kako bi ste si olakšali provlačenje kabla, pričvrstite žice koje ste ispitivali za sajlu uz pomoć izolirajuće ljepljive trake i provucite kroz bužir.
Sada možete početi postavljati grijaču foliju na način da ju odmotavate oko njene osi polažući je po podu, uz oprez da držite odgovarajuću stranu prema gore (piše na foliji koja je gornja strana).
Jednom kada ste u datom smjeru došli do kraja (obilježeno „pik-trakom“ na podu), prije početka rezanja morate procijeniti gdje će se rez nalaziti, isto odlučujete tako što ukoliko želite nastavljati postavu sa desne strane grijače folije (kada gledate u namotanu grijaču foliju u smjeru u kojem ste ju do sada odmotavali) tada rez radite na poziciji gdje se grijač savija nazad u foliji sa desne strane, ukoliko nastavljate polaganje sa lijeve strane grijače folije tada Vam rez ide di je grijač sa lijeve strane. (Slika 1.)
Uz pomoć škara vrlo oprezno prerežete foliju pripazite da ne prerežete grijač, grijaču foliju režete točno između dva grijača (izbočine koje se protežu kroz cijelu grijaču foliju u „S“ obliku) rez radite paralelno sa grijačima u foliji (tj. po širini folije). U svakom djelu grijače folije se nalaze dvije žice jedna odmah uz drugu pošto se radi o dvožilnom sustavu grijanja.
Najbolje da prstom uhvatite žice te režete foliju ispod i iznad njih, oprezno prilikom rezanja kako se ne bi ozlijedili, nakon što ste oslobodili žice nastavite sa rezom do kraja folije paralelno između grijaćih žica. Kada ste oslobodili grijaču foliju sada ju možete okrenuti za 180 stupnjeva, polazna točka Vam je oslobođena grijača žica, a kretanje je u smjeru ili kontra smjera kazaljke na satu ovisno sa koje strane se nastavlja prostor koji želite postaviti. Kada Vam je prostor gdje želite nastaviti polagati sa desne strane (onda kada gledate u rolu grijače folije u smjeru u kojem ste ju sada polagali) tada foliju okrećete u smjeru kazaljke na satu, ukoliko je ostatak prostora sa lijeve strane tada ju okrećete kontra od kazaljke na satu. Onda kada ste svu foliju postavili i zadovoljni ste sa pokrivenosti poda, možete nastaviti na iduči korak.
Postava temperaturnog podnog osjetnika
Podni osjetnik se nalazi u kutiji sa termostatom, detaljne upute se nalaze pod uputama za instalaciju odabranog Warmup termostata, kod ovog tipa grijače folije je potrebno podni osjetnik spustiti između dva grijača (preskačući prva dva „zavoja/reda“ i zadnja dva) podni osjetnik ne smije ići ispod ili iznad same grijače žice kako ne bi dobili kriva očitanja te od ukupne širine od 50 cm folije, podni osjetnik se optimalno postavlja ispod grijače folije na dubini od cca 30 cm širine folije. Jednom kada ste odabrali poziciju, označite ju. Provucite podni osjetnik kroz bužir do termostat pozicije uz pomoć sajle za provlačenje žica, na označenu poziciju sa skalpelom izrežite udubljenje u podnoj izolaciji, tada namjestite i pričvrstite podni osjetnik i grijaču foliju kako se slučajno ne bi pomaknula sa optimalne pozicije.
Sada se vračamo na foliju, uz pomoć skalpela odstranite dio sa podne izolacije gdje čete poleći „završni spoji“ grijače folije isti se nalazi na samom kraju grijače folije, izbočina dimenzije: širine cca 5 mm (fy), dužine cca 90 mm, kako ne bi ostala vidljiva grba na npr. laminatu. Isti postupak ponovite na početku grijače folije gdje se nalazi spoji "hladnog repa" i grijača u foliji i po potrebi napravite put za dio "hladnog repa" kabla koji se proteže po podu do bužira, iste pričvrstite sa ljepljivom trakom („selotejp“) kako ne bi izgubili poziciju.
U kutiji uz grijaču foliju i upute za instalaciju ste dobili i aluminijske listiće, oni služe kako bi zaštitili oslobođene grijače, završni sloj poda od žarišnih točaka i uzemljili cijelu grijaču foliju. Listiće polažete tako da spojite dvije grijače folije na poziciji gdje su oslobođene grijače žice na način da ga preklopite preko žice, po potrebi možete koristiti više listića. Obratite pozornost da obuhvatite folije sa obije strane oslobođenog grijača kako bi se uzemljenje prostilo preko listića kroz cijelu grijaču foliju.
Ponovo izmjerite otpor grijače mrežice pomoću mutlimetra ohm, kako bi bili sigurni da se grijača mrežica nije oštetila.
Poslikajte kako je postavljena grijača folija, a uz pomoču metra fotografirajte (metrom mjerite od polaznih točaka poput vrata i zida kako bi imali točnu xy pozicju u 2D prikazu tlocrta) gdje se nalazi početni spoj grijača i "hladnog rep-a", isto tako kraj grijača i podni osjetnik.
Sada možete polagati spužvicu i laminat/parket/vinil (obavezno moraju biti „klik-klak“ sistemi, osim**).
** Ukoliko je završni sloj mekani, poput mekog vinila, tepiha i sl. tada morate još na grijaču foliju položiti WDO dvoslojnu medijapan oblogu, upute za istu pogledajte pod WDO dvoslojna medijapan obloga poveznica.
Za upute pri montaži termostata pogledajte pod upute za instalaciju odabranog Warmup termostata.
