Električni podni grijači kabel je sustav grijanja koji se polaže na membranu direktno ispod pločica, kamena, terracotte, laminata, vinila, parketa i sl.. Grijači kabel se umetne u membranu koja se može koristiti i umjesto glazure. U samom grijaču su zapravo dva grijača, pošto se radi o dvožilnom sustavu koji omogućava pobijanje magnetnog zračenja (nema magnetnog zračenja). Obložena je sa dvije vrste izolacije kako bi spriječilo prodiranje vode i vlage što omogućava sustavu da bude savršen za sve primjene unutar kuće (kupaona, kuhinja, vlažni podrum i sl.), a između ta dva sloja izolacije se nalazi još jedan sloj od metalnih isprepletenih vlakna koji dodatno štiti grijač od mehaničkih oštećenja ali i služi kao uzemljenje.

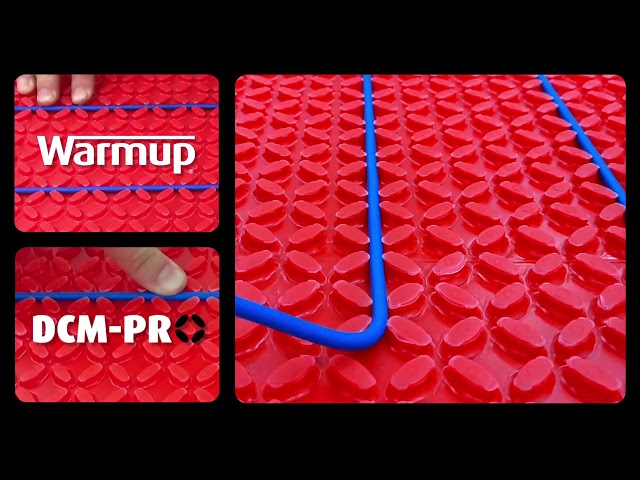

DCM Membrana
Polipropilenska membrana se polaže dirketno na čvrstu podnu izolaciju (WIB ploće), te se zatim grijči umetnu u nju iza čega ukoliko je završna obloga pločica, kamen i sl. može se direktno ljepiti na membranu, a ukoliko je završna obloga parket, laminat, vinil i sl. onda je potrebno zaliti sa minimalno 1 cm (iznad visine membrane) samonivelirajuče mase, iza čega se može započeti polaganje finalne podloge.
Membrana ima samozacijeljujuča svojstava koja joj omugčavaju da služi umjesto glazure kako je izrazito elastična ista ne prenosi "pukotine" i razna opterečenja koja nastaju prilikom promejna temperatura na završnu podlogu, također služi kao i zvučni izolator.
Zbog inovativnog jedinstvenog riješenja sa membranom štedite novac i vrijeme, a često još i bitnije visinu poda. Instalacija je vrlo brza, obzirom da nema čekanja da se glazura osuši. Izrazito visoka učinkovitost joj omgučava nisku potrošnju energije, a da pritom ugođaj topline ruši sve standarde.
- u slučaju da niste verificirani električar, obavezno kontaktirajte jednog kako bi Vam pripremio napajanje, podžbuknu kutiju i bužire za termostat i grijanje (imamo svoju mrežu partnera po cijeloj RH te Vam možemo po potrebi ponuditi svog kooperanta).
Ukoliko želite postavu od strane nas i naših kooperanta, slobodno kontaktiratje prema području putem mreže instalatera ili nas kontkatirajte direktno
- ovo su informativne smjernice za instalaciju električnog podnog grijanja DCM-PRO, za potpune službene upute preuzmite privitak pod nazivom Warmup-IM-DCM-PRO poveznica koji čete pronači klikom na poveznicu ili pod tehnička dokumentacija i pod stranicom Dokumenti, također u samoj kutiji sa grijačom mrežicom čete dobiti i upute za instalaciju.
- obavezno pročitajte upute do kraja prije samog naručivanja
- ove upute ne smiju biti kontradiktorna sa uputama za postavu završne obloge (keramika, kamen, terracotta, parket, vinil, lamiant i sl.) u slučaju kontradikcije obavezno nas kontaktirajte kako bi riješili eventualne nesuglasice.
- ova informativna uputa za instalaciju je isključivo za DCM-PRO Warmup grijači kabel.
Mjerenje kvadraturu poda za grijači kabel
Prije svega dobro premjerite prostor (od svakog zida kako često zidovi nisu pod pravilnim kutem), od dobivenih mjera oduzmite sve fiksne elemente iz prostorije, poput kuhinjskih elemenata, kada, tuš-kada, podne wc školjke, fiksnih/ugradbenih ormara i sličnih elemenata za koje znate da će uvijek tamo biti te nemaju nožice ili su im nožice niže od 2 cm (zbog mogućnosti pregrijavanja kablova u slučaju postave ispod elemenata tog tipa), od svakog zida oduzmite 5 cm (ukoliko žbuka i ili pločice nisu još postavljene, oduzmite 8-10cm). Dobivene mjere su instalacijska površina, pri odabiru proizvoda pripazite da ako je dobivena površina npr.: 7,4 m2 tada naručujete grijač od 7 m2 jer je uvijek bolje malo rašiti grijače, obzirom da se isti ne smiju kratiti niti preklapati.
Prilikom biranja materijala možete u istu kvadraturu staviti više ili manje grijača odnosno sa većim ili manjim razmakom između grijača, preporučamo svkako da nas konzultirate oko izračuna potrebne snage, no opća smjernica je ako je dobra izoalcija kuće onda 150W je dovoljno. Ukoliko imate osjetljive podove poput parketa, vinila, laminata i sl. tada se preporuća razmak od 120mm između grijača u prijevodu otprilike oko 110-115W/m2. Svakako provjerite sa proizvođačem/prodavačem podnih podloga da su njihovi proizvodi namjenjeni za podno grijanje.
Postava podne izolacije
za detaljnu postavu podne izolacije pogledajte pod uputama za postavu WIB obložena podna izolacija poveznica. Podnu izolaciju je uvijek preporučeno staviti, a obavezno ukoliko u samom podu (ispod glazure) nemate od prije postavljenu podnu izolaciju.
Prije svega obucite zaštitnu odječu i obuču, očistite pod od ostataka materijala za grubim radovima, po potrebi sa špahtlom odvojite od poda ostatke mase za ravnanje zidova i drugih cementnih materijala, zatim sa usisavačem temeljito počistite pod.
WIB oboloženu izolaciju postavljamo na dva načina:
- fleksibilnim ljepilom za pločice (cca visine 5mm)
- pomoću tipla (u slučaju betona ispod), šarafa i šajbica (ukoliko je drvena podloga ispod ili ako nemate dovoljnu sveukupnu visinu prostora)
Izolaciju postavljate po cijelom prostoru kako ne bi imali razlike u visini, u slučaju da ne želite stavljati izolaciju na dijelovima gdje ne ide grijanje, uvijek možete staviti ljepila ili samonivelirajuće mase.
Postava membrane
Kada se osuši ljepilo (najčešće drugi dan) uz pomoć usisavača ili guste metle počistite pod od eventualne prašine, kamenčiča i sl.. Prije same postave membrane je potrebno postaviti rubnu traku uz zid na spoju sa podom, zatim možete započeti polaganje membrane, ona ima samoljepljivi donji sloj, skinite tanku foliju tako da ju primite za čošak i potegnete te možete početi ljepiti membranu za pod, pripazite na eventualne pripremljene odvodne i dovodne pozicije, izrežetite ili označite membranu na tim djelovima kako bi iste bile vidljive, pazite da se membrana ispravno nastavlja, po potrebi možete izrezati dio membrane po dužini ili širini kako bi se niz izbočina ispravno nastavio. Pomoću papirnate/krep trake („pik-traka“) i metra označite na podu sve površine gdje ne postavljate grijanje. Isplanirajte si kretanje grijačeg kabla (preporuka je da prvo pročitate upute do kraja kako bi ste znali točno kako najbolje isplanirati kretanje grijačeg kabla) pri planiraju uzmite u obzir dužinu kabla i razmak koji želite ostaviti odnosno snagu po m2, a "hladni rep" crna žica je dužine tri metara ona služi za spajanje grijača sa termosatatom i ista ne grije tako da se bezbrižno može provlačiti kroz bužir u zidu. Ukoliko ne postavljate izolaciju, tada radite sve isto osim postave izolacije uz dodatak da prije označavanja podloge sa pik trakom, sve dobro i impregnirate, a sa označavanjem krečete nakon što se impregnacija osuši (vidljivo na pakiranju impregancije, najčešće 4 do 12 sati)
Postava grijačeg kabla
Sa postavom grijaceg kabla krećete od pozicije gdje Vam je pripremljen bužir koji vodi do termostata, prije svega, izvadite grijač iz pakiranja i ispitajte sa multimetrom ohm vrijednost (uz pomoć uputa od uređaja), na „hladnom repu grijača“ (crni kabel koji se prostire od namotanog grijaceg kabla dužine od 3 metra), na samoj kutiji ili u uputama koje ste dobili u pakiranju ispisana je tablica po kojoj uspoređujete dobivene vrijednosti prema metraži/kvadraturi grijača. Dobivenu vrijednost upisujete na zadnjim stranicama uputa gdje se nalazi jamstveni list u za to predviđenu kučicu (u slučaju jakih odstupanja dobivene vrijednosti od upisane vrijednosti na tablici, prekinite postavu i kontaktirajte nas).
Sa skalpelom odrežite višak bužira kako Vam naknadno ne bi smetao, provucite sajlu kroz bužir do samog kraja, sajla bi trebala izaći na poziciju gdje je priprema za postavu termostata, oslobodite grijaci kabel od ostalih materijala koji drže grijaci kabel kompaktno namotanim, pazite da pritom ne oštetite grijač, hladi rep grijača i njihov spoj. Odmotajte haldni rep (crnu žicu) da bude ravna bez pregiba i mogućih čvorova kako bi ste si olakšali provlačenje kabla, pričvrstite žice koje ste ispitivali za sajlu pomoću izolirajuće ljepljive trake i provucite kroz bužir.

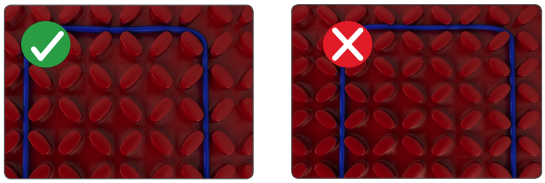

Sada možete početi postavljati grijaci kabel na način da ga odmotavate oko njegove osi polažući ga direktnu u membranu, pazite na razmak.
Jednom kada ste u datom smjeru došli do kraja (obilježeno „pik-trakom“), odmjerite razmak i pažljivo nastavite polaganje.
Postava temperaturnog podnog osjetnika
Osjetnik se nalazi u kutiji sa termostatom, detaljne upute se nalaze pod uputama za instalaciju odabranog Warmup termostata, kod ovog tipa grijačeg kabla je potrebno podni osjetnik spustiti između dva grijača (preskačući prvih 180mm grijačeg kabla) podni osjetnik ne smije prolaziti direktno ispod i iznad same grijačeg kabla kako ne bi dobili kriva očitanja te ukoliko imate mogučnost postavite ga između dva grijača koji paralelno idu punih 150mm a da pritom ima minimalno još 50mm od "zavoja" gdje se grijači spajaju. Jednom kada ste odabrali poziciju, označite ju. Ukoliko ste u mogučnosti, preporuča se cijeli bužir ukopati u podu do željene pozicije kako bi ako ikad zatreba mogli i zmjeniti podni osjetnik (prilikom tih radova zaštite grijače od materijala koji bi ga mogao oštetiti, svakako uz pomoč kopajte upaljenog usisvaća kako bi maksimalno umanjili prašinu. Provucite podni osjetnik kroz bužir do termostat pozicije uz pomoć sajle za provlačenje žica, zatvorite bužir sa "pik" ljepljivom trakom kako ne bi ljepilo ušlo u bužir. Potrebno je "ukopati" sa jedniakim oprezom početni spoji grijača i "hladnog rep-a" i sami kraj grijača kako gornja visina ne bi prelazila gornji visinu membrane. Počistite sve ostatke prašine i komadiče betona.
Ponovo izmjerite otpor podnog grijačeg kabla pomoću mutlimetra ohm, kako bi bili sigurni da se grijači kabel nije oštečen.
Poslikajte kako je postavljena grijači kabel, a uz pomoču metra fotografirajte (metrom mjerite od polaznih točaka poput vrata i zida kako bi imali točnu xy pozicju u 2D prikazu tlocrta) gdje se nalazi početni spoj grijača i "hladnog repa", isto tako kraj grijača i podni osjetnik.
Hidro izolacija poda
Prije svega potrebno je pravilno i pažljivo odrezati višak rubne trake koji izlazi višlje od membrane (pažljivo jer će se kasnije vratiti na isto mjesto). Uz pomoć cementne mase za hidroizoalciju (provjerite sa proizvođačem/prodavaćem da je ista pogodna za podna grijanja) pričvrstite DCM-T-10 vodootpornu traku uz spoji zida i membrane, na djelovima gdje imate unutarnji ili vanjski kut zida, koristite DCM-R-I i DCM-R-E koji tome služe, na spojevima između membrana i djelovima gdje ste "kopali" pod također koristite vodootpornu traku i znatnu količinu hidroizoalcijske mase kako bi sigurno spriječili mogučnost prodiranja vode i vlage.

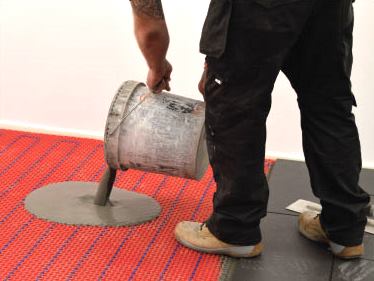

Još jednom premjerite otpor grijača, te je spremno za nastavak radova, u slučaju polaganja keramike možete direktno krenuti, a u slučaju osjetljivih podova poput parketa, laminata i sl. potrebno je još sve zaliti sa minimalno 10mm samonivelirajuće mase za podna grijanja (10 mm se misli na finalnu visinu koliko je višlje od gornje visine membrane).
Za upute pri montaži termostata pogledajte pod upute za instalaciju odabranog Warmup termostata.
