Warmup WIB je podna termo izolacija koja se najčeše koristi pri adaptacijma/renovacijama prostora gdje Vam je potrebna izolacija poda ali nemate visinu za novu glazuru, največa prednost ove izolacije je mogučnost instalacije direktno ispod pločica te njena hidroizolacijska svojstva, a uz to su i zvučni izolator dLw=21.

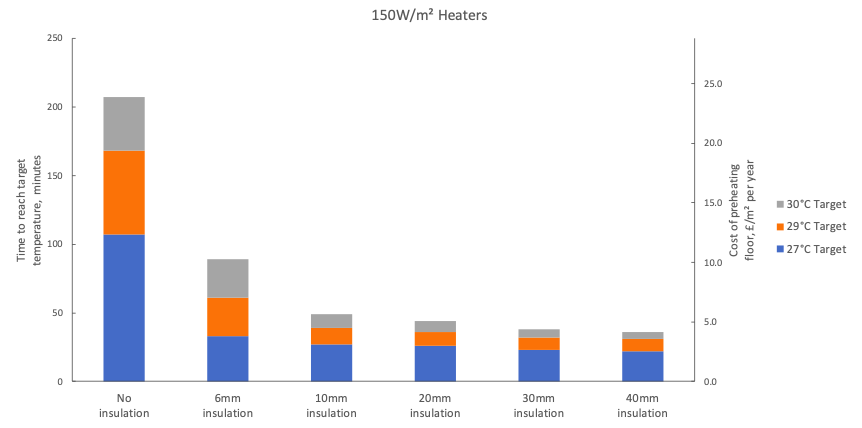

Napravljen je od ekstrudiranog polistirena obostrano obložen sa staklenom mrežicom i prekriveno sa tankim slojem cementnog polimernog maltera. Najveća prednost je pri zagrijanju gdje ubrzava proces zagrijavanja, ista situacija sa početnom temp 18 stupnjeva bez termo izolacijskih ploča treba oko 3:30h da zagrije na 27 stupnjeva dok sa izolacijskom pločom od već 6mm je potrebno samo oko 35 minuta da dođe na 27 stupnjeva slika 1.
- ukoliko stavljate i sustave električnog podnog grijanja tada ako niste verificirani električar, obavezno kontaktirajte jednog kako bi Vam pripremio napajanje, podžbuknu kutiju, bužire za termostat i podno grijanje (imamo svoju mrežu partnera po cijeloj RH te Vam možemo po potrebi ponuditi svog kooperanta).
- ovo su informativne smjernice za postavu WIB obložena termoizolacijska ploča, za potpune službene upute preuzmite privitak pod nazivom Warmup-IM-WIB.pdf poveznica koji čete pronači klikom na poveznicu ili pod tehnička dokumentacija i pod stranicom Dokumenti, također na samom pakiranju podne izolacije čete naći i upute za polaganje podne termoizolacije.
- obavezno pročitajte upute do kraja prije samog naručivanja
- ove upute ne smiju biti kontradiktorna sa uputama za postavu završne obloge (keramika, kamen i sl.) u slučaju kontradikcije obavezno nas kontaktirajte kako bi riješili eventualne nesuglasice.
- ova informativna uputa za instalaciju je isključivo za WIB Warmup obloženu termoizolacijsku ploču.
Mjerenje kvadraturu prostora za podnu izolaciju
Prije svega dobro premjerite prostor. Dobivene mjere su instalacijska površina, pri odabiru proizvoda pripazite da ako je dobivena površina npr.: 9,5m2 tada naručujete podnu oblogu za cca 10,5m2 jer uvijek kao i kod ostalih izolacija, obloga i sl. potrebno naručiti više kako ne bi morali koristiti male ostatke koji na kraju ne mogu dati istu kvalitetu finalnog proizvoda, u takvom slučaju naručujete 14 ploča, kako je svaka ploča 1250mm dužine i 600mm širine što ispada 0,75m2
Postava obloženih termoizolacijskih ploča
Prije svega obucite zaštitnu odječu i obuču, očistite pod od ostataka materijala za grubim radovima, po potrebi sa špahtlom odvojite od poda ostatke mase za ravnanje zidova i drugih cementnih materijala, zatim sa usisavačem temeljito počistite pod.
WIB oboloženu izolaciju postavljamo na dva načina:
- fleksibilnim ljepilom za pločice (cca visine 5mm)

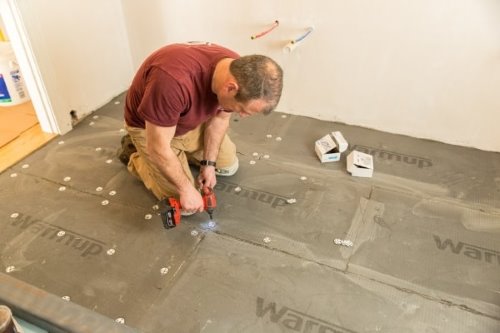

- pomoću tipla (u slučaju betona ispod), šarafa i šajbica (ukoliko je drvena podloga ispod ili ako nemate dovoljnu sveukupnu visinu prostora)
Izolaciju postavljate po cijelom prostoru kako ne bi imali razlike u visini, u slučaju da ne želite stavljati izolaciju na dijelovima gdje ne ide grijanje, uvijek možete staviti ljepila ili samonivelirajuće mase iako će to utijecati izolaciju prostorije te se ne preporuća kako bi imali optimalne uvijete za grijanje.
Da bi dobili hidro izolacijsku podlogu potrebno je prilikom postave mazati spojeve sa hidroizolacijskim premazom na način da i bočne stranice namažete prije same postave iduće ploče, a zatim prekrijete i spoji dviju ploča. Ploče režete pomoću skalpela i letvice ili nekog drugog predmeta/alata koji će Vm pomoći dobiti ravni rez.
Ukoliko ne postavljate električno podno grijanje, tada je postava završene i pod je spreman za završnu oblogu (tek nakon što se ljepilo osuši). U slučaju da postavljate i električno podno grijanje tada pričekate da se osuši ljepilo (najčešće drugi dan) i uz pomoć papirnate/krep trake („pik-traka“) i metra označite na podu sve površine gdje ne postavljate grijanje. Isplanirajte si kretanje grijače mrežice (preporuka je da prvo pročitate upute do kraja kako bi ste znali točno kako najbolje isplanirati kretanje grijače mrežice) pri planiraju uzmite u obzir kako grijač ima 50 centimetara širine te da je njegova kvadratura pomnožena sa dva, daje ukupnu dužinu grijača
Sa postavom grijače mrežice krećete od pozicije gdje Vam je pripremljen bužir na podu koji vodi do termostata, prije svega, izvadite grijač iz pakiranja i ispitajte sa multimetrom ohm vrijednost (uz pomoć uputa od uređaja), na „hladnom repu grijača“ (crni kabel koji se prostire od grijače mrežice dužine od 3 metra), na samoj kutiji ili u uputama koje ste dobili u pakiranju ispisana je tablica po kojoj uspoređujete dobivene vrijednosti prema kvadraturi grijača. Dobivenu vrijednost upisujete na zadnjim stranicama uputa gdje se nalazi jamstveni list u za to predviđenu kučicu (u slučaju jakih odstupanja dobivene vrijednosti od upisane vrijednosti na tablici, prekinite postavu i kontaktirajte nas).
Sa skalpelom odrežite višak bužira kako Vam naknadno ne bi smetao, provucite sajlu kroz bužir do samog kraja, sajla bi trebala izaći na poziciju gdje je priprema za postavu termostata, oslobodite grijaču mrežicu od ljepljivih traka i ostalih materijala koji drže grijaču mrežicu kompaktnom, pazite da pritom ne oštetite grijač, hladi rep grijača i njihov spoj. Odmotajte haldni rep (crnu žicu) da bude ravna bez pregiba i mogućih čvorova kako bi ste si olakšali provlačenje kabla, pričvrstite žice koje ste ispitivali za sajlu uz pomoć izolirajuće ljepljive trake i provucite kroz bužir.
Sada možete početi postavljati grijaču mrežicu na način da ju odmotavate oko njene osi polažući je po podu, uz oprez da držite odgovarajuću stranu prema gore (donja strana je izrazito ljepljiva).
Jednom kada ste u datom smjeru došli do kraja (obilježeno „pik-trakom“ na podu), prije početka rezanja morate procijeniti gdje će se rez nalaziti, isto odlučujete tako što ukoliko želite nastavljati postavu sa desne strane grijače mrežice (kada gledate u namotanu grijaču mrežicu u smjeru u kojem ste ju do sada odmotavali) tada rez radite na poziciji gdje se grijač savija nazad prema sredini mrežice sa desne strane, ukoliko nastavljate polaganje sa lijeve strane grijače mrežice tada Vam rez ide di je grijač sa lijeve strane. (Slika 1.)
Uz pomoć škara vrlo oprezno prerežete mrežicu pripazite da ne prerežete grijač, grijaču mrežicu režete točno između dva grijača rez radite paralelno sa grijačima na mrežici (tj. po širini mrežice).
Najbolje da prstom uhvatite žicu te režete mrežicu ispod, oprezno prilikom rezanja kako se ne bi ozlijedili, nakon što ste oslobodili žice nastavite sa rezom do kraja mrežice paralelno između grijaćih žica. Kada ste oslobodili grijaču mrežicu sada ju možete okrenuti za 180 stupnjeva, polazna točka Vam je oslobođena grijača žica, a kretanje je u smjeru ili kontra smjera kazaljke na satu ovisno sa koje strane se nastavlja prostor koji želite postaviti. Kada Vam je prostor gdje želite nastaviti polagati sa desne strane (onda kada gledate u rolu grijače mrežice u smjeru u kojem ste ju sada polagali) tada mrežicu okrećete u smjeru kazaljke na satu, ukoliko je ostatak prostora sa lijeve strane tada ju okrećete kontra od kazaljke na satu. Po potrebi (onda kada morate zabilaziti nepravilnosti, tipa: podni sifon) možete osloboditi grijač sa mrežice (Slika 2.) i polagati po podu (trudite se zadržati što više komada mrežice na žici kako bi ju mogli pričvstiti za pod a pritom da možete slobodno "viugati" po podu). Onda kada ste svu mrežicu postavili i zadovoljni ste sa pokrivenosti poda, možete nastaviti na iduči korak.
Postava temperaturnog podnog osjetnika
Podni osjetnik se nalazi u kutiji sa termostatom, detaljne upute se nalaze pod uputama za instalaciju odabranog Warmup termostata, kod ovog tipa grijače mrežice je potrebno podni osjetnik spustiti između dva grijača (preskačući prva dva „zavoja/reda“ i zadnja dva) podni osjetnik ne smije prolaziti direktno ispod same grijače žice kako ne bi dobili kriva očitanja te od ukupne širine od 50 cm mrežice, podni osjetnik se optimalno postavlja ispod grijače mrežice na dubini od cca 30 cm od ukupne 50 cm širine mrežice. Jednom kada ste odabrali poziciju, označite ju. Ukoliko ste u mogučnosti, preporuča se cijeli bužir ukopati u pod do željene pozicije kako bi ako ikad zatreba mogli i zmjeniti podni osjetnik (prilikom tih radova odmaknite i zaštite grijače od materijala koji bi ga mogao oštetiti, svakako uz pomoč usisvaća kopajte kako bi maksimalno umanjili prašinu. Provucite podni osjetnik kroz bužir do termostat pozicije uz pomoć sajle za provlačenje žica, zatvorite bužir sa "pik" ljepljivom trakom kako ne bi ljepilo ušlo u bužir. Počistite sve ostatke prašine i komadiče betona te položite nazad grijače.
Ponovo izmjerite otpor grijače mrežice pomoću mutlimetra ohm, kako bi bili sigurni da se grijača mrežica nije oštetila.
Poslikajte kako je postavljena grijača mrežica, a uz pomoču metra fotografirajte (metrom mjerite od polaznih točaka poput vrata i zida kako bi imali točnu xy pozicju u 2D prikazu tlocrta) gdje se nalazi početni spoj grijača i "hladnog rep-a", isto tako kraj grijača i podni osjetnik.
Za upute pri montaži termostata pogledajte pod upute za instalaciju odabranog Warmup termostata.
