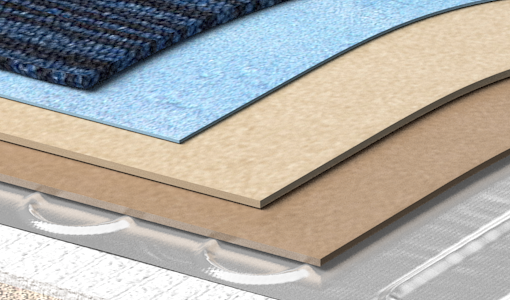

Warmup WDO dvoslojna medijapan obloga se koristi u kombinaciji sa WLFH grijačom folijom, služi tome da zaštiti grijače od mehaničkih oštečenja kad je završna obloga poput ljepljenog vinila mekan i da ukloni grbe koje bi inače preslikale sa grijača na npr. tapisonu.

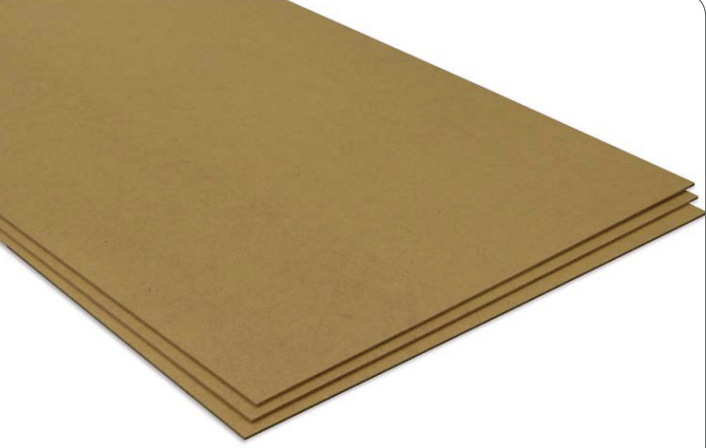

Napravljen je od medijapana koji je napravljen posebnim interaktivnim ljepilom i aditivima kako bi ga učnili fleksibilnim na promjene temperatura.

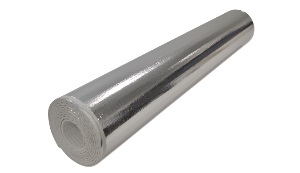

Sustav obloga dolazi u dva sloja jedan 3mm debljine drugi 7mm debljine, kako bi se preklopili spojevi što mu daje dugačak životni vijek, dodatne prednosti su mu odvajanje betonske deke od završnog sloja poda, što ujedno mjenja glazuru, a uz to je odličan zvučni izolator u kombinaciji sa WIU fleksibilnom podnom izolacijom.
Dodatna prednost je ta kako ide na grijače, a ima nisku termičku provodljivost dodatno produžuje vrijeme zagrijavanja prostora, točnije akumulira se temperatura što mu omogučuje korištenje jeftinije tarife struje, a samim time štedi. Predviđen je za prostorije poput: spavačih soba, dnevnih boravka i slične prostorije gdje tekučnina nije česta pojava kako se zbog tekučine može napuhnuti.
- ukoliko stavljate i sustave električnog podnog grijanja tada ako niste verificirani električar, obavezno kontaktirajte jednog kako bi Vam pripremio napajanje, podžbuknu kutiju i bužire za termostat i podno grijanje (imamo svoju mrežu partnera po cijeloj RH te Vam možemo po potrebi ponuditi svog kooperanta).
- ovo su informativne smjernice za postavu WDO dvoslojne mediapan obloge, za potpune službene upute preuzmite privitak pod nazivom Warmup-IM-WDO.pdf poveznica koji čete pronači klikom na poveznicu ili pod tehnička dokumentacija i pod stranicom Dokumenti, također na samom pakiranju mediapan obloga čete naći i upute za polaganje podne obloge.
- obavezno pročitajte upute do kraja prije samog naručivanja
- ove upute ne smiju biti kontradiktorna sa uputama za postavu završne obloge (laminat, vinil, tepih i sl.) u slučaju kontradikcije obavezno nas kontaktirajte kako bi riješili eventualne nesuglasice.
- ova informativna uputa za instalaciju je isključivo za WDO Warmup dvoslojnu mediapan oblogu.
Mjerenje kvadraturu prostora za podnu oblogu
Prije svega dobro premjerite prostor. Dobivene mjere su instalacijska površina, pri odabiru proizvoda pripazite da ako je dobivena površina npr.: 12,7m2 tada naručujete podnu oblogu za cca 14m2 jer uvijek kao i kod ostalih izolacija, obloga i sl. potrebno naručiti više kako ne bi morali koristiti male ostatke koji na kraju ne mogu dati istu kvalitetu finalnog proizvoda, u takvom slučaju naručujete 5 paketa, što zapravo ispadne 14,4m2 jer svaki paket sadrži 4 ploče od 3mm debljine i 4 ploče od 4mm debljine, čije su dimenzije 1200mm x 600mmm svaka.
Postava WDO dvoslojne medijapan obloge
Ukoliko ne postavljate samo WDO dvoslojnu medijapan oblogu već cijeli naš sustav sa podnom izolacijom, električnim podnim grijanjem, termsotatom 16A i podnim osjetnikom, tada preporučam ovaj odlomak ostaviti za kraj obzirom da tek nakon što ste postavili podnu izolaciju, električno podno grijanje i podni osjetnik tek možete postaviti dvoslojnu medijapan oblogu.
Prije početka postave dvoslojnog medijapana morate ga aklimatizirati dok je još u paketu na sobnoj temp 48h koja ne smije biti niža od 18 stupnjeva celzius, pod mora biti suh, čist i bez prašine. Kako bi se stvorilo što manje prašine prilikom montaže ploća se preporuča korištenje skalpel ili neku drugi ravni vrlo oštri predmet sa kojim čete nekoliko puta po istom mjestu povući oštricu te rukama preko npr koljena prelomiti zasječeni dio medijapan ploče.

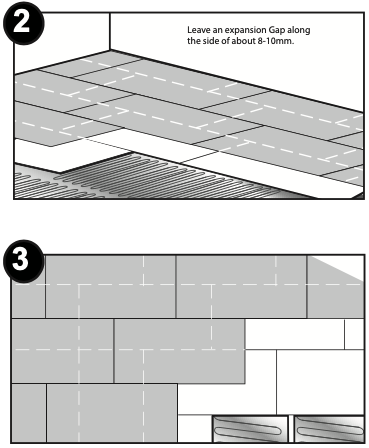

Donji red ploča (ploča od 3mm debljine) počinjete postavljati sa prvim redom uz zid (razmak od zida 8-10mm), ploču režete na pola širine (na 300mm od 600mm) i rezani dio ide uza zid. Postava ide po cijeloj površini ljepljivim djelom prema gore. Gornjim redom ploča (ploča od 4mm debljine) počinjete tako da ju režete na 3/4 dužine (na 300mm od 1200mm) kako bi prekrili spojeve donjeg reda ploča, gornje ploče na sebi imaju foliju kako bi zaštitili aktivni dio ljepila (koji ide prema dole), te jednom kada ste odrezali ploču na željeni oblik tada skidate foliju i zaljepite na donji slika 1. (na kraju ovih informativnih uputa) sve dok ne pokrijete cijelu površinu poda.
Postava podne izolacije
za detaljnu postavu podne izolacije pogledajte pod uputama za postavu WIU podna fleksibilna izolacija poveznica, Prije svega obucite zaštitnu odječu i obuču, očistite pod od ostataka materijala za grubim radovima, po potrebi sa špahtlom odvojite od poda ostatke mase za ravnanje zidova i drugih cementnih materijala, zatim sa usisavačem temeljito počistite pod.
Izolaciju postavljate po cijelom prostoru kako ne bi imali razlike u visini, u slučaju da ne želite stavljati izolaciju na dijelovima gdje ne ide grijanje, uvijek možete staviti spužvicu za laminat koja odgovara toj visini plus 1mm koja je neto visina grijače folije nakon što se djelomično „utopi“ u podnu izolaciju.
Kada ste osigurali podnu izolaciju sa ljepljivom trakom („selotejp“) uz pomoć papirnate/krep trake („pik-traka“) i metra označite na podu sve površine gdje ne postavljate grijanje. Isplanirajte si kretanje grijače folije (preporuka je da prvo pročitate upute do kraja kako bi ste znali točno kako najbolje isplanirati kretanje grijače folije) pri planiraju uzmite u obzir kako grijač ima 50 centimetara širine te da je njegova kvadratura pomnožena sa dva, daje ukupnu dužinu grijače folije, a "hladni rep" žica grijače folije je dužine tri metara.
Postava grijače folije
Sa postavom grijače folije krećete od pozicije gdje Vam je pripremljen bužir na podu koji vodi do termostata, prije svega, izvadite grijač iz pakiranja i ispitajte sa multimetrom ohm vrijednost (uz pomoć uputa od uređaja), na „hladnom repu grijača“ (crni kabel koji se prostire od grijače folije dužine od 3 metra), na samoj kutiji ili u uputama koje ste dobili u pakiranju ispisana je tablica po kojoj uspoređujete dobivene vrijednosti prema kvadraturi grijača. Dobivenu vrijednost upisujete na zadnjim stranicama uputa gdje se nalazi jamstveni list u za to predviđenu kučicu (u slučaju jakih odstupanja dobivene vrijednosti od upisane vrijednosti na tablici, prekinite postavu i kontaktirajte nas).
Sa skalpelom odrežite višak bužira kako Vam naknadno ne bi smetao, provucite sajlu kroz bužir do samog kraja, sajla bi trebala izaći na poziciju gdje je priprema za postavu termostata, oslobodite grijaču foliju od elastičnih gumica i ostalih materijala koji drže grijaču foliju kompaktnom (ljepljiva traka i sl.) pazite da pritom ne oštetite grijač, hladi kraj grijača i njihov spoj. Odmotajte haldni kraj (crnu žicu) da bude ravna bez pregiba i mogućih čvorova kako bi ste si olakšali provlačenje kabla, pričvrstite žice koje ste ispitivali za sajlu uz pomoć izolirajuće ljepljive trake i provucite kroz bužir.
Sada možete početi postavljati grijaču foliju na način da ju odmotavate oko njene osi polažući je po podu, uz oprez da držite odgovarajuću stranu prema gore (piše na foliji koja je gornja strana).
Jednom kada ste u datom smjeru došli do kraja (obilježeno „pik-trakom“ na podu), prije početka rezanja morate procijeniti gdje će se rez nalaziti, isto odlučujete tako što ukoliko želite nastavljati postavu sa desne strane grijače folije (kada gledate u namotanu grijaču foliju u smjeru u kojem ste ju do sada odmotavali) tada rez radite na poziciji gdje se grijač savija nazad u foliji sa desne strane, ukoliko nastavljate polaganje sa lijeve strane grijače folije tada Vam rez ide di je grijač sa lijeve strane.
Uz pomoć škara vrlo oprezno prerežete foliju pripazite da ne prerežete grijač, grijaču foliju režete točno između dva grijača (izbočine koje se protežu kroz cijelu grijaču foliju u „S“ obliku) rez radite paralelno sa grijačima u foliji (tj. po širini folije). U svakom djelu grijače folije se nalaze dvije žice jedna odmah uz drugu pošto se radi o dvožilnom sustavu grijanja.
Najbolje da prstom uhvatite žice te režete foliju ispod i iznad njih, oprezno prilikom rezanja kako se ne bi ozlijedili, nakon što ste oslobodili žice nastavite sa rezom do kraja folije paralelno između grijaćih žica. Kada ste oslobodili grijaču foliju sada ju možete okrenuti za 180 stupnjeva, polazna točka Vam je oslobođena grijača žica, a kretanje je u smjeru ili kontra smjera kazaljke na satu ovisno sa koje strane se nastavlja prostor koji želite postaviti. Kada Vam je prostor gdje želite nastaviti polagati sa desne strane (onda kada gledate u rolu grijače folije u smjeru u kojem ste ju sada polagali) tada foliju okrećete u smjeru kazaljke na satu, ukoliko je ostatak prostora sa lijeve strane tada ju okrećete kontra od kazaljke na satu. Onda kada ste svu foliju postavili i zadovoljni ste sa pokrivenosti poda, možete nastaviti na iduči korak.
Postava temperaturnog podnog osjetnika
Podni osjetnik se nalazi u kutiji sa termostatom, detaljne upute se nalaze pod uputama za instalaciju odabranog Warmup termostata, kod ovog tipa grijače folije je potrebno podni osjetnik spustiti između dva grijača (preskačući prva dva „zavoja/reda“ i zadnja dva) podni osjetnik ne smije ići ispod ili iznad same grijače žice kako ne bi dobili kriva očitanja te od ukupne širine od 50 cm folije, podni osjetnik se optimalno postavlja ispod grijače folije na dubini od cca 30 cm širine folije. Jednom kada ste odabrali poziciju, označite ju. Provucite podni osjetnik kroz bužir do termostat pozicije uz pomoć sajle za provlačenje žica, na označenu poziciju sa skalpelom izrežite udubljenje u podnoj izolaciji, tada namjestite i pričvrstite podni osjetnik i grijaču foliju kako se slučajno ne bi pomaknula sa optimalne pozicije.
Sada se vračamo na foliju, uz pomoć skalpela odstranite dio sa podne izolacije gdje čete poleći „završni spoji“ grijače folije isti se nalazi na samom kraju grijače folije, izbočina dimenzije: širine cca 5 mm (fy), dužine cca 90 mm, kako ne bi ostala vidljiva grba na npr. laminatu. Isti postupak ponovite na početku grijače folije gdje se nalazi spoji "hladnog repa" i grijača u foliji i po potrebi napravite put za dio "hladnog repa" kabla koji se proteže po podu do bužira, iste pričvrstite sa ljepljivom trakom („selotejp“) kako ne bi izgubili poziciju.
U kutiji uz grijaču foliju i upute za instalaciju ste dobili i aluminijske listiće, oni služe kako bi zaštitili oslobođene grijače, završni sloj poda od žarišnih točaka i uzemljili cijelu grijaču foliju. Listiće polažete tako da spojite dvije grijače folije na poziciji gdje su oslobođene grijače žice na način da ga preklopite preko žice, po potrebi možete koristiti više listića. Obratite pozornost da obuhvatite folije sa obije strane oslobođenog grijača kako bi se uzemljenje prostilo preko listića kroz cijelu grijaču foliju.
Ponovo izmjerite otpor grijače mrežice pomoću mutlimetra ohm, kako bi bili sigurni da se grijača mrežica nije oštetila.
Poslikajte kako je postavljena grijača folija, a uz pomoču metra fotografirajte (metrom mjerite od polaznih točaka poput vrata i zida kako bi imali točnu xy pozicju u 2D prikazu tlocrta) gdje se nalazi početni spoj grijača i "hladnog rep-a", isto tako kraj grijača i podni osjetnik.
Za upute pri montaži termostata 16A pogledajte pod upute za instalaciju odabranog Warmup termostata.
